需求分析

  隨著我國經濟的高速發展，建筑能耗，特別是國家機關辦公建筑和大型公共建筑高耗能的問題日益突出。學校屬大型公共機構建筑的重要組成部分之一，其特點是占地面積大，建筑物種類及數量多，校園供配電系統及自來水管網、熱網面廣、量大。

   在云計算、物聯網、融合通訊、協同辦公等信息技術的支持下，各個學校都在努力把“智慧”融入到教學、科研、管理和生活中的各個方面，構建更加安全、方便和個性特色的校園環境。創建一個高節能的校園是學校發展的必由之路。校園節能管理系統可以為建設節約型校園提供準確，系統的能耗數據指標，為深度開發和實施節約型校園提供良好的技術支持。對降低辦學成本，提高辦學效率，促進學?？沙掷m(xù)發展具有重要的現實意義。

   目前，大多學校沒有建立能源賬本，對校區內的各個建筑沒有進行用電核算。大多管理者掌握著只是總用電情況。對單個建筑內各個教室、辦公室、會議室等場景的用電情況，以及校區內各功能性區分用電情況并不了解。因此校園內還存在較大的節電潛力。

1）教室、實驗室、辦公室長明燈、少人開多燈、自然光照充分的情況下開燈等現象仍然存在。

2）辦公室、教室、宿舍等空調使用中存在超標使用，如：不按溫度管理要求開空調、開門、窗開空調等。

3）學生公寓中未安裝數字電表，無法實時監控宿舍中存在高功率設備使用現象，既費電又存在安全隱患。 

4）校園內，尤其是夜幕降臨之時，我們不難發現照明的管理存在諸多亟待解決的問題。在一些偏僻小徑上，路燈不必要的長明導致能源浪費；而在學生活動密集的教學樓周邊，路燈開啟不足或亮度不夠則帶來安全隱患。

   輝和數字供電設備整合了智能傳感器與數據分析技術，強化了校園用電安全管控與監測，構建全方位網絡實時監測電網狀態，預警過載、短路等隱患，確保用電安全。同時，引入數字運維系統，實現設備遠程監控、自動故障診斷及派單管理，減少故障與能源浪費，提升供電管理的智能化、精細化水平。

“數字物聯+智慧校園”系統管理平臺

  "數字物聯+智慧校園”系統管理平臺采用先進的現場控制總線技術和無線傳輸技術，可以方便的深入到建筑物內各個區域，實現對供電全過程、全參數（能耗、環境參數、是否有人存在、設備狀態、用電安全等）在線監測；平臺對各種監測數據進行統計和分析，并生成各類報表和狀態報警；系統還可以根據各監測點監測數據變化情況對校區供電進行潮汐控制。數字供電系統是大型公共建筑及校園能耗監控、自動聯動控制、用電安全管控、數字運維的綜合解決方案。

   系統由輝和數字供電模塊、數字空開、人員存在監測雷達、紅外空調控制器、數字物聯網關、輝和科技云平臺，可掌握校園用電能耗的實時數據、對校園各用電系統進行分布式監控與集中管理。

   平臺采用星形結構，分布式集中管理的方式對整個監控系統進行構架。滿足集中監控設計建設要求。

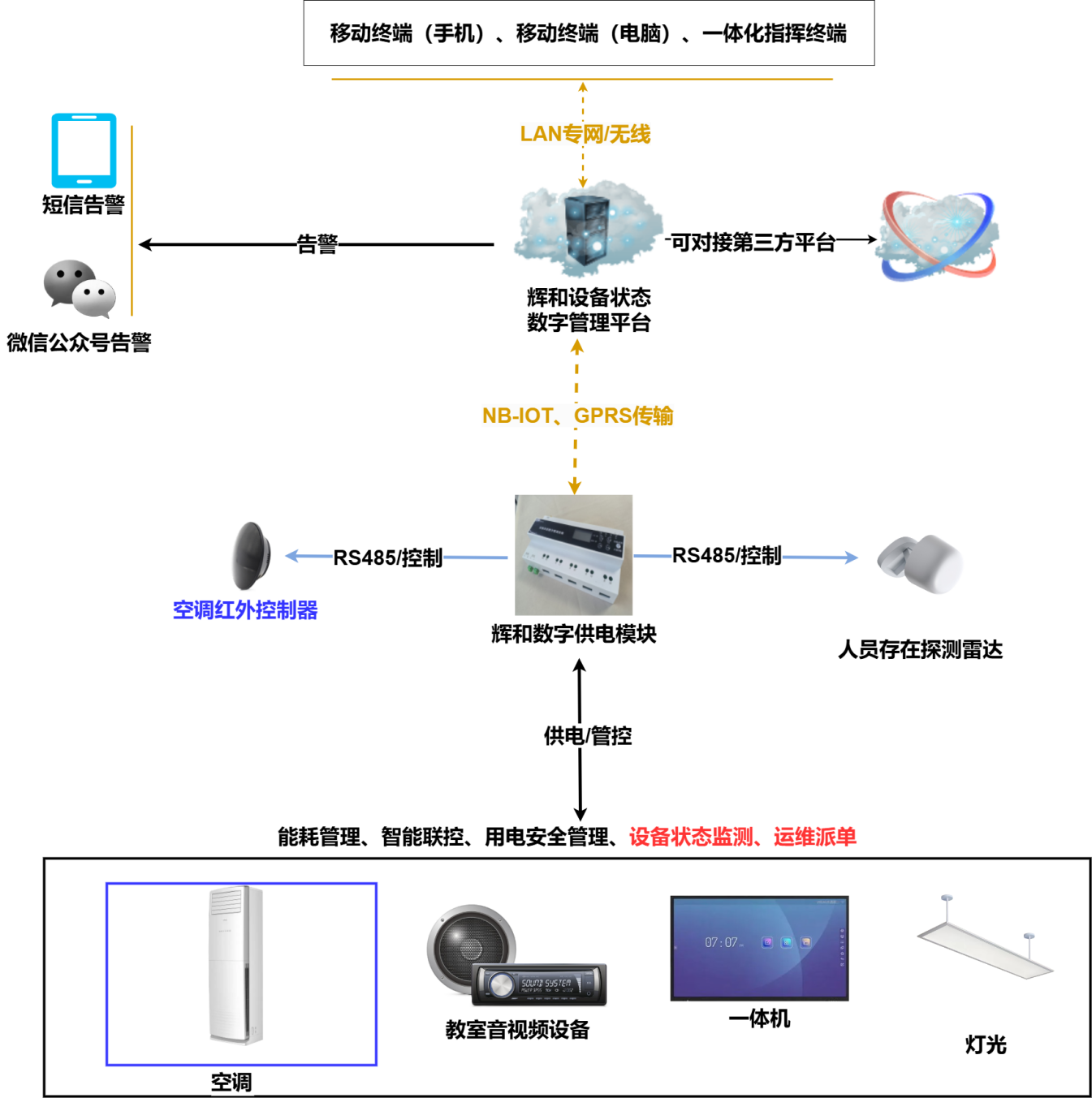

3系統架構圖

4系統功能

用電安全管控

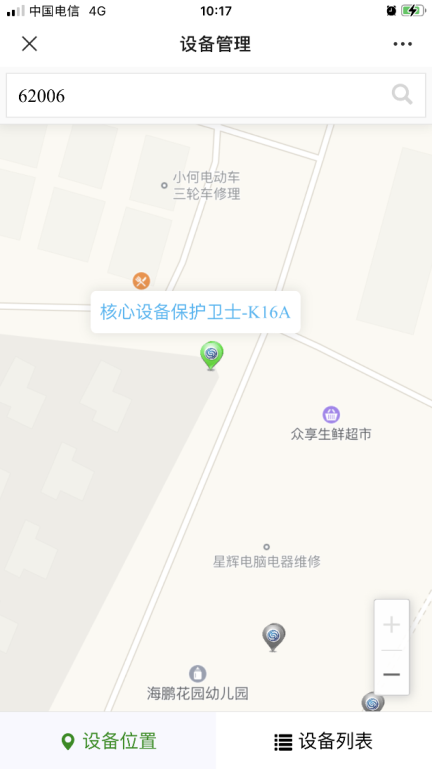

設備的基礎信息、運行狀態、告警記錄、GIS地圖展示

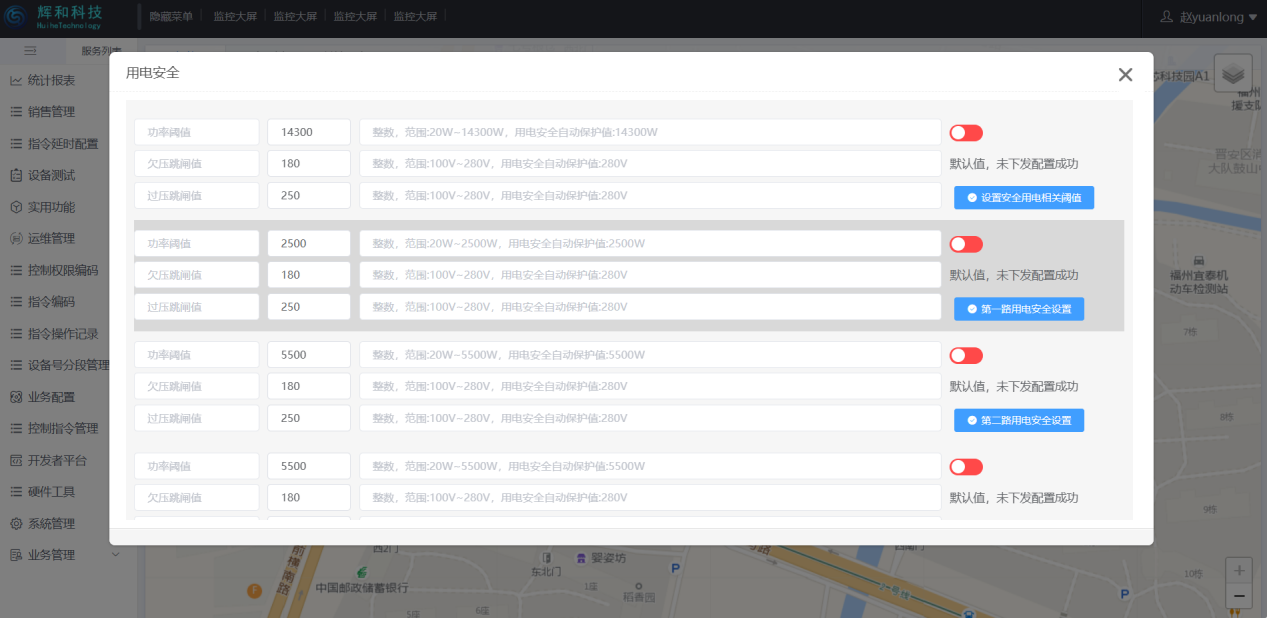

設備的用電安全設置

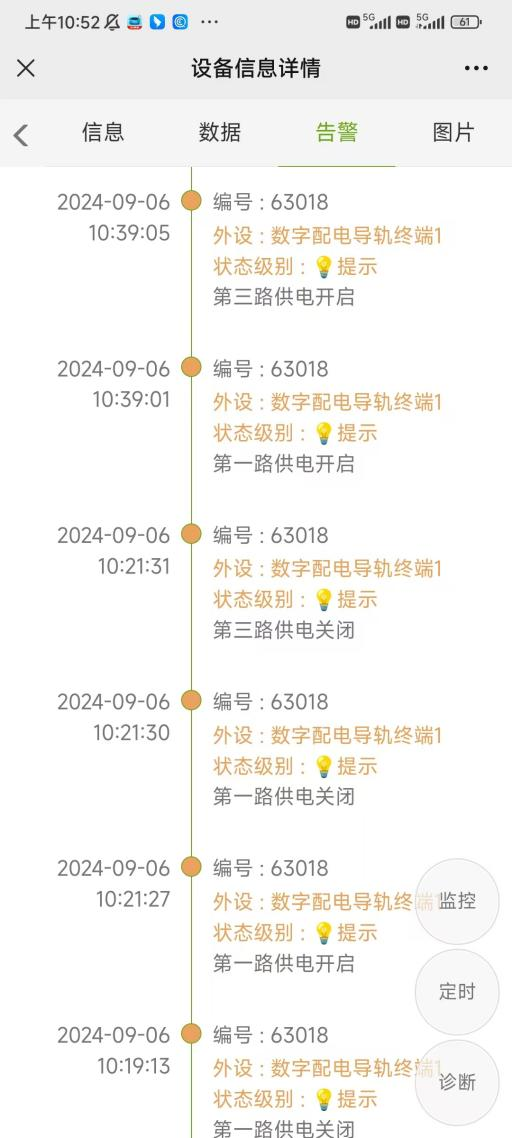

設備的個性化告警（狀態、事件）配置方案

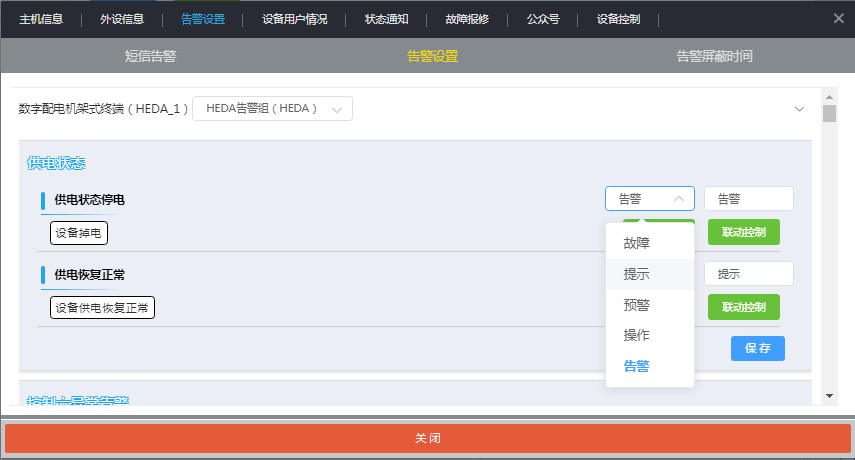

1、多種告警提示設置分為“告警、提示、操作、預警、故障”，客戶可根據自己的使用習慣、行業特性配置自己的個性化告警方案

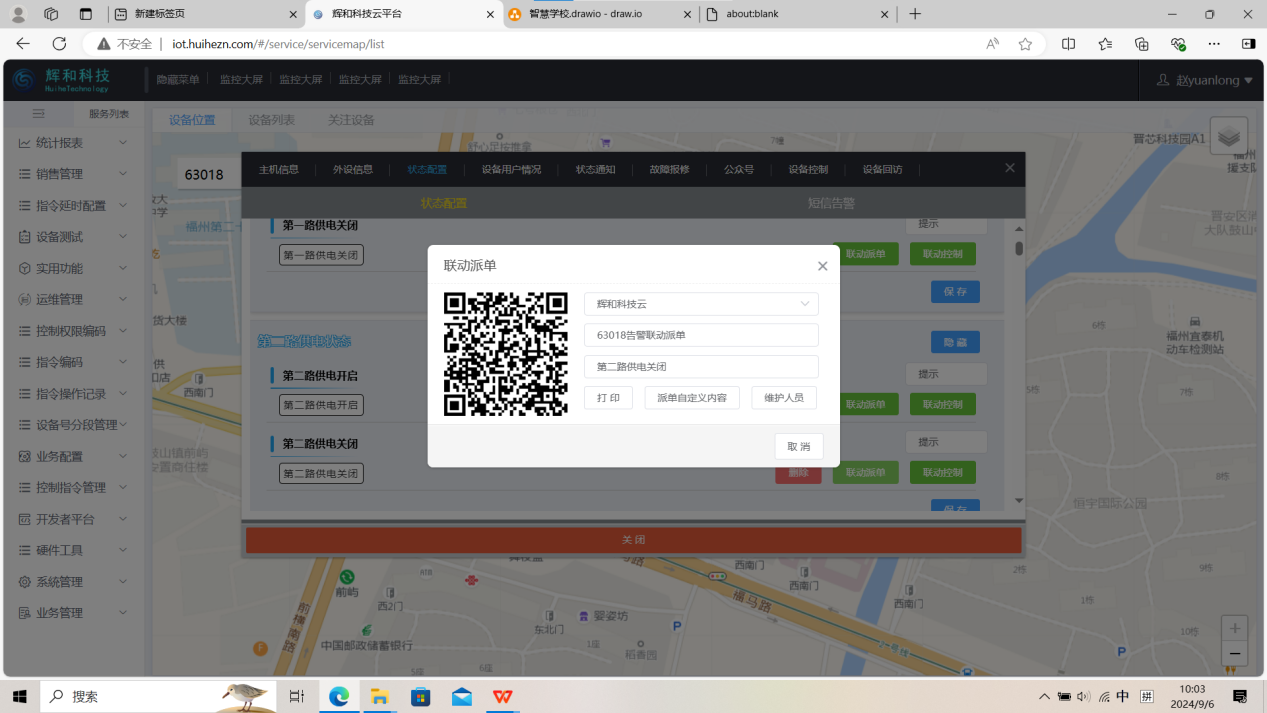

設備的聯動派單

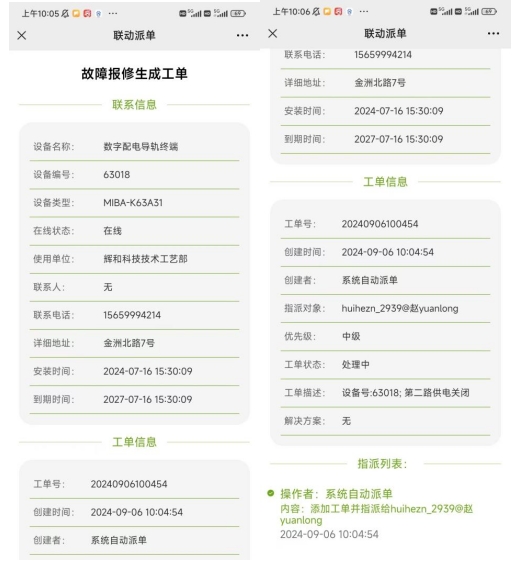

1、當設備發生故障告警，用戶可自定義聯動發送維修派單

2、維護人員可以根據維修單上的故障原因和預設的解決方案排除故障

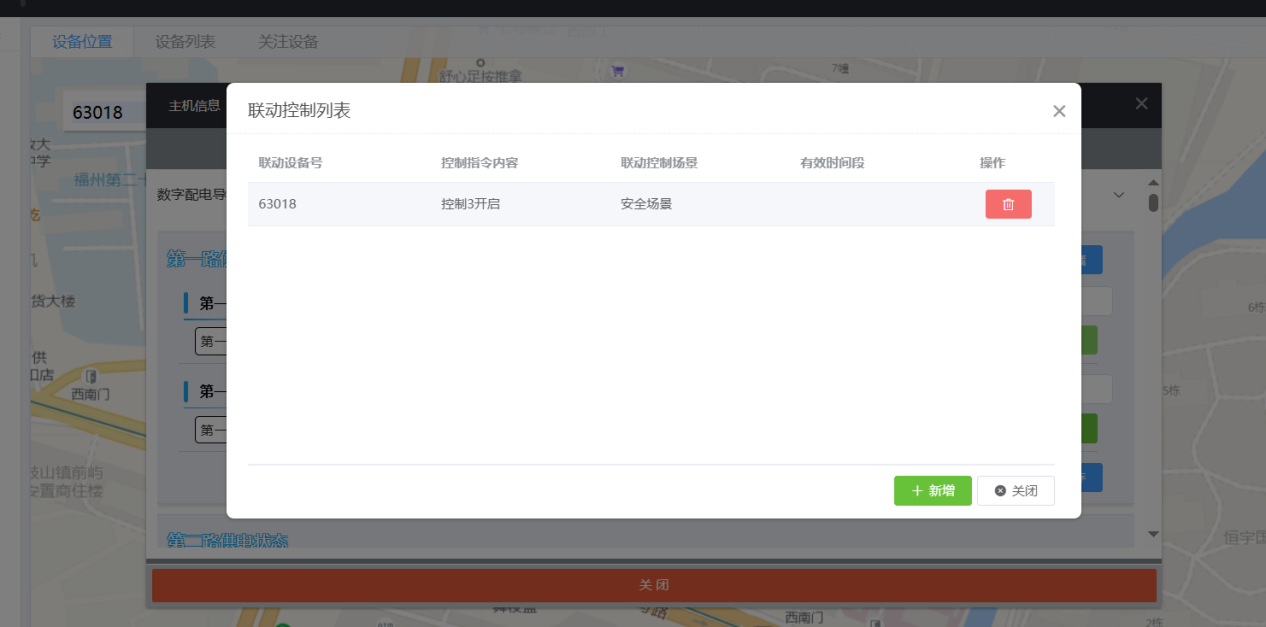

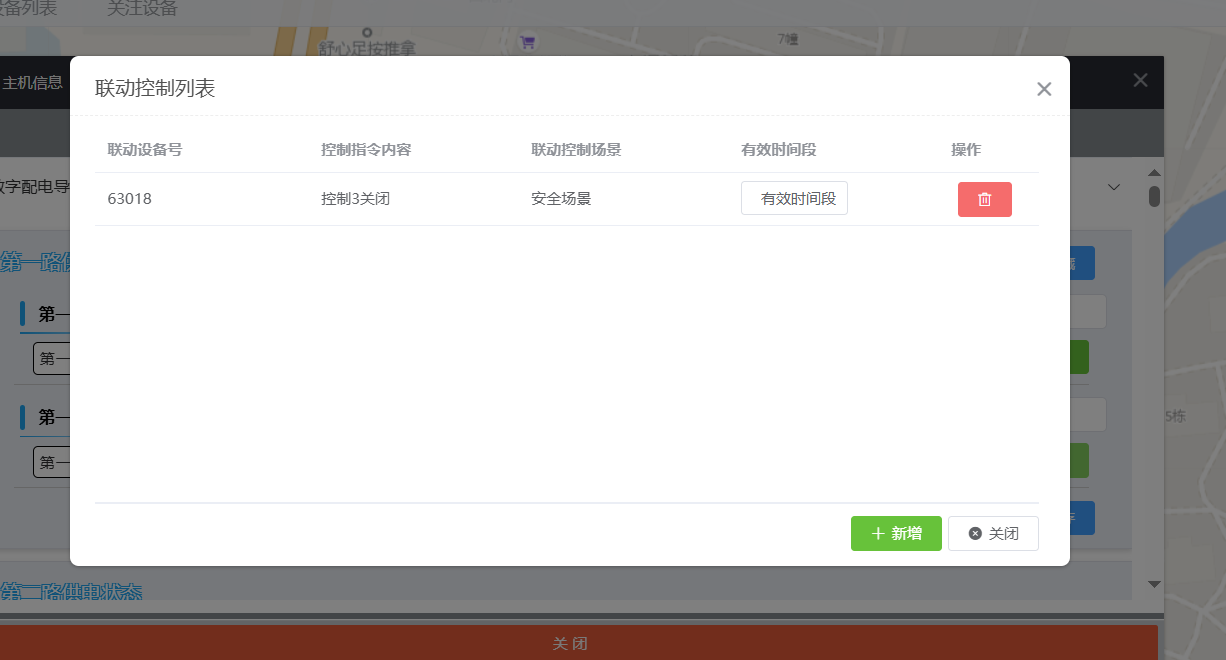

設備的聯動控制

1、用戶可根據設備告警提示，提前自定義的解決方案及要聯動控制的設備

設備運維管理：

1、定期對每個設備自動生成故障診斷報告，診斷內容包含：信號、流量、離線、斷電等

能耗管控

1、供電及能耗數據采集：空調運行及照明狀態數據采集,智能控制終端通過物聯網智能數據進行數據采集。

2、遠程實時監控：物聯網智能數據通過TCP/IP通訊協議將能耗數據進行實時采集，并發送至系統服務器進行狀態實時監測與控制。

3、能耗精細管理：根據用戶需求，可將能耗按照分類、分項、分樓層、分部門等精細化管理。

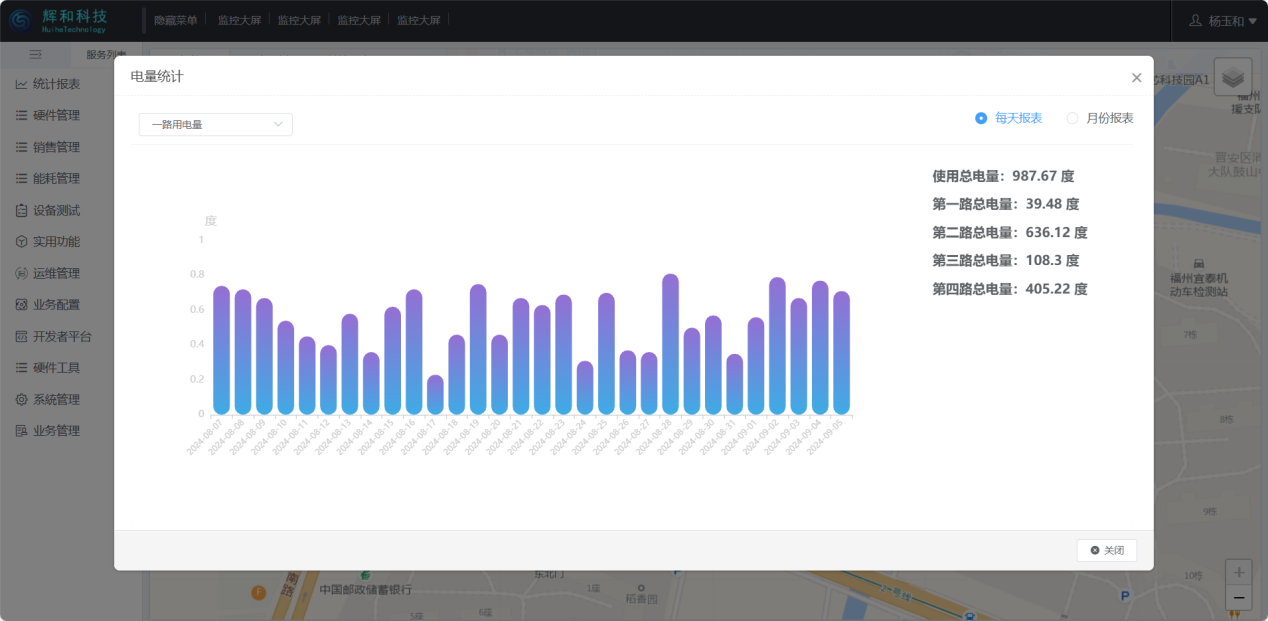

4、能耗數據分析：可對整個系統范圍內的能源使用情況進行持續的監測，對分類、分項、分樓層、分部門等能耗使用情況進行分析?？梢詫?duì)各個回路用電情況進行詳細的記錄與分析，以表格的而形式進行顯示或打印報表，同時可以切換成以柱形圖、折線圖以及餅形圖等更為直觀的形式進行橫向和縱向比較。

5、節能數據報警：系統通過相近時間段的能耗數據進行對比分析，超出用能指標后通過微信、短信報警、聲光報警等方式進行用能報警，并能通過末端設備進行用能管控。

6、節能運行控制：當出現用能警告時，根據提前預定的控制預案，自動對用能項實施控制，以降低能耗。同時，也可遠程手動控制用能項或用能之路，達到節能降耗的目的。

7、移動終端管理：通過手機微信，實現手持終端管理能耗數據?？稍谑謾C(jī)上實時監測、分析能耗數據，并可通過手機對用能項進行遠程控制，隨時隨地實現用能監測和節能控制的目標。

5系統特點

a.空調、照明控制系統可采用無線自組網方式，減少原有線路改動和額外布線，也不對現有設備作任何改造，工程安裝和維修簡單方便； 
b.系統采用分布式照明智能控制系統。照明控制系統軟件分散配置，存儲于各個現場控制和執行器(輸出模塊)中。所有照明回路采用多種控制形式，即可以集中控制、區域就地控制；中央監控功能停止工作不影響各分區功能和設備運行，網絡通信控制也不應因此而中斷。  

c.系統功能完善：既有能耗使用的過程管理，又有能耗的分析管理； 

d.實現整個空調系統的節能控制。系統通過對末端和主機端同時監測，動態調節的方式，采用先進的控制理論與算法，實現計算機智能控制

e.系統實時性強：實時采集各種能耗和狀態參數，上傳到管理中心； 

f.配置靈活及擴展性強：用戶可以自由選擇適合自身需求的功能和組件，也可在原有網絡中擴展安防、人員定位、環境監測等性功能；同時系統具有極強的擴容能力，可根據用戶需要隨時增加、調整系統配置，新增設備與原有系統無縫連接。   

g.無線傳感網絡具有自組織、自診斷和自恢復功能，單個設備故障不會對整個網絡構成影響。 

h.系統提供開放的標準軟件接口和硬件接口，具有良好的兼容性和開放性，能夠與任何支持MODBUS標準協議、RS485接口的系統實現快速集成，達到信息交流與資源共享。

6系統配置

7
