“不夜城”是現代化文明起源的代表詞，它反映出現代社會對城市夜景的重視和依賴，隨著城市規劃的不斷創新，已經由初期的單體亮化向城市整體聯動發展，故而對控制的要求也越來越高，對技術提出了新的要求。通過LED燈光與系統控制技術的集成，城市已經可以利用建筑物LED燈光夜間播放各種設定的光影場景，形成城市夜間景觀的燈光秀。

城市景觀燈光控制系統現狀

• 城市景觀燈光控制系統缺乏統一規劃、規范標準，建設無序、建設各自為政，導致管理分散、響應不及時、資源極大浪費、協調難度大等問題。

• 協議、接口標準不統一，系統無法互聯互通，無法實現數據、信息資源共享，無法對接智慧城市其它管理平臺系統融合管理。

• 功能單一，僅停留在簡單的按時間要求進行遠程開關燈的水平，無法通過信息采集、指令傳輸、信息處理、信息決策、權限管理、燈光控制管理等實現智能化管理控制；場景也是離不開“平日”，“節日”，“重大節日”等傳統開關的場景，無法滿足景觀燈光控制管理精細化，效果動態層次精細變化的要求。

• 燈光控制也僅僅是“開關+播放”雙“遙控器”集中控制時代，無法滿足燈光顯示效果對時序、變化、層次等功能的要求。

• 平臺無擴展性，無法與安防報警、環境監測、數字城管、智慧交通等大數據的交互以及資源共享，實現智慧城市更多管理功能。

• 傳統樓宇景觀照明模式控制全靠人工調整設置，需要專業的人員維護，維護費用高，且實際操作繁瑣性大。樓宇景觀照明全靠人工開關，由于控制終端少，沒有精細化控制，導致更多情況下對能源的浪費。

• 傳統樓宇照明需要根據日出日落人工調節開關燈時間，有些樓宇疏于調整開關燈時間，造成電能的嚴重浪費。特殊天氣情況，或臨時重大事件需要緊急開啟景觀照明，需要人員手  動到配電器內操作，時效性很差。

• 單體樓宇的景觀照明控制，只能局限在配電箱內的開關裝置，進行人工全開或全關，細分回路的控制往往沒有。

• 長期線路敷設使用，照明電路的檢測主要靠人工，無法準確及時的檢測電路老化,存在嚴重安全隱患，但又無法監查，維修線路不知該從何下手，難度很大，往往置之不理。

• 缺乏應急預案，相應在照明系統上卻缺乏瞬間響應的智能操作。

系統概述

       城市夜景照明配電系統綜合運維管理通過對城市景光照明系統的各個配電箱的市電通斷和漏電狀態進行統一監控和管理。運用軟件系統和智能硬件設備實現遙信、遙測、遙控、遙調、遙視、遙急的“六遙”功能；集數據采集、處理、存儲、統計、匯總、分析、發布和應用與一體的信息管理平臺功能；具有設備運行狀態顯示、數據統計分析、報警定位地圖顯示、資源配置及外接審批等業務功能；具備設施智能化、可視化管理的運行監控系統；具有應急預案管理及應急事件管理等功能；具備準確計算亮燈率、用電質量分析、漏電檢測、監控終端自運行功能、自動校時功能、單燈監控、遠程抄表、多類型終端訪問操作、資產管理、GPS定位、查詢分析、統計及打印等功能。

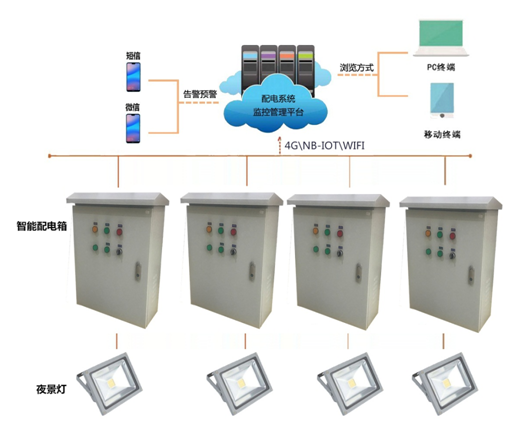

系統架構

       輝和科技云加油站配電系統防雷預警系統，由云端服務平臺、系統報警設備、智能配電箱組成。通過4G、NB-IOT或WIFI通訊信號與輝和科技云平臺監控系統進行通訊。

方案實現

• 安裝輝和智能配電箱對市電通斷、電壓、電流及箱體漏電情況進行監控，監控設備通過GPRS進行數據傳輸，使用現場總線采集控制技術，通過標準的MODBUS協議實現對供配電系統的電壓、電流、漏電監測、智能電源的監控。

• 配電系統監控運維管理平臺以實時監測及告警聯動處理為主的，支持地圖及組態圖的顯示、編輯。有不同的安全權限管理，可以詳細的記錄監測數據，可以方便的進行查詢，形成相應的統計報表（如月統計用電量，考慮節能），給主管人員提供決策的依據。可以通過手機微信、手機短信等形式將告警信息發送個值班人員和主管人員。

• 配電系統監控運維管理平臺發現設備故障可通過系統直接上傳故障設備的編號，故障描述等信息，方便管理人員判斷，并根據設備位置及故障原因及時將維護工單派發給運維人員。提高維護效率，節約維護成本。

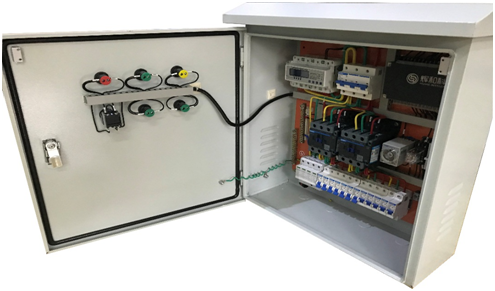

設備應用實際場景圖：

系統功能

Ø  遠程控制

• 整個照明的系統控制應能通過計算機實現遠程控制；通過引入物聯網遠程控制系統，解決了大面積動態 LED 點光源的同時開關，同時采用云計算和物聯網控制技術實現精細化管控，實現了不同時段不同開啟模式的具體需求，實現了形象提升與節能減排環保的雙重目的。

• 云平臺系統采用先進的 4G 智能控制技術、精細管理節能技術、無線通訊技術、手機客戶端操作等。為客戶安全照明、功能照明和景觀照明管理；提供穩定可靠、方便、高效、節能的綜合管理系統。

Ø 六遙功能

• 遙控，實現最方便的遙控，只需在任意可以上網的設備，通過授權賬號密碼，即可實現控制，不受時間和距離的任何限制，更不需在機房控制。

• 遙信，系統可在系統內設置遠程傳輸設備運行數據，故障數據、提醒數據、預警數據等信息，并可傳輸?shù)絾蝹€或多個指定手機端或電腦數據庫。

• 遙測，智能照明控制系統，可遠距離檢測電流、電壓、有功功率、無功功率、亮燈率、設備完好率、故障及時處理率等現場相關的數據。

• 遙調，智能系統通過云計算技術，現場的任意設備，均可通過云中心進行調試，設備的運行故障是不需要去現場即可解決。

• 遙急，這是智能 ZEIOT 系統特有的，系統可以將用戶的應急預案，個性化的植入軟件系統，系統會根據現場所采的數據，按既定要求分別發相應的責任人，實現自動啟動應急預案。

• 遙視，即遠程傳輸視頻圖像，主要因為視頻遠傳流量費用問題，我們作為選配內容，但實現該功能技術無難點問題。

Ø 能效分析

• 照度分析，依據照度要求，在黃昏時自動啟用外觀場景一，預先設定相應回路啟動，突出渲染要求的氛圍，根據照度的檢測，當天黑暗下來時啟用外觀照明效果二，預先設定相應回路啟動突出整體景觀效果，建筑物線條清晰、燈光層次感強，烘托建筑物的整個外型效果和給人賞心悅目的感覺。據照度檢測，天亮時自動關閉所有照明回路。

• 邏輯分析，在各種場景效果的自動調用過程中，能結合相應場景效果，各回路在不同  的調用時間后啟用，實現相互邏輯控制和延時控制，從而有效避免回路燈光  突然的變化對人的視覺的沖擊由此對人心理的不良影響，同時，有效避免負  荷的突然變化對電網的沖擊，從而減少了對燈具壽命的影響。

Ø 智能預警

       在日常運行過程中，為用戶提供了詳盡的運行參數，用戶可查看電量、 電壓、電流、功率因素、有效值、有功電量、無功電量等。系統為可根據用戶設定的參數閾值，進行自動預警，還可結合警鈴，針對非法開箱、線纜偷盜等起到取證與震懾作用。

Ø 自控、時控

• 預設定照明設備的開關策略，可實時進行調光.

• 時段控制：在景觀照明的過程中，嵌入時段控制，如各段時間調用不同的燈光效果場景，動態景觀與靜態景觀結合，避免效果單一，給人枯燥的感，同時，在半夜可自動實現關燈動作，節約能源。

• 日歷控制：可依據時間如春節、五一、國慶等，自動調用相應節日程序，突出節日喜慶的氣氛

Ø 綠色節能

      智能照明控制系統能夠根據實際需要開啟景觀燈，并精準設定開關燈時間，隨時方便調整，充分節省電能。

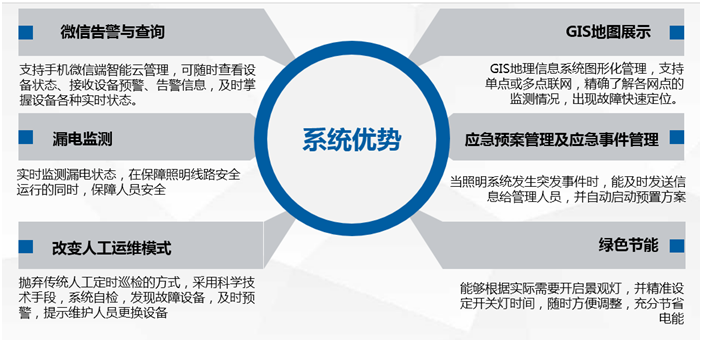

系統特點

1、多數據采集：能夠實時采集電壓、電流、漏電等，數據誤差小。

2、多種報警方式：現場聲光報警、手機微信、手機短信息報警等。設定報警信息后,系統可在不同的時刻通知不同的值班人員。

3、系統采用B/S架構：無需任何客戶端，減少運營成本。

4、增減設備簡單:系統設計時預留有接口,可隨時增減硬軟件設備,系統只要做少量的改動即可,可以在很短的時間內完成。

5、便捷的系統操作：同時支持PC與手機微信端，可輕松實現系統的所有功能。

系統配置
