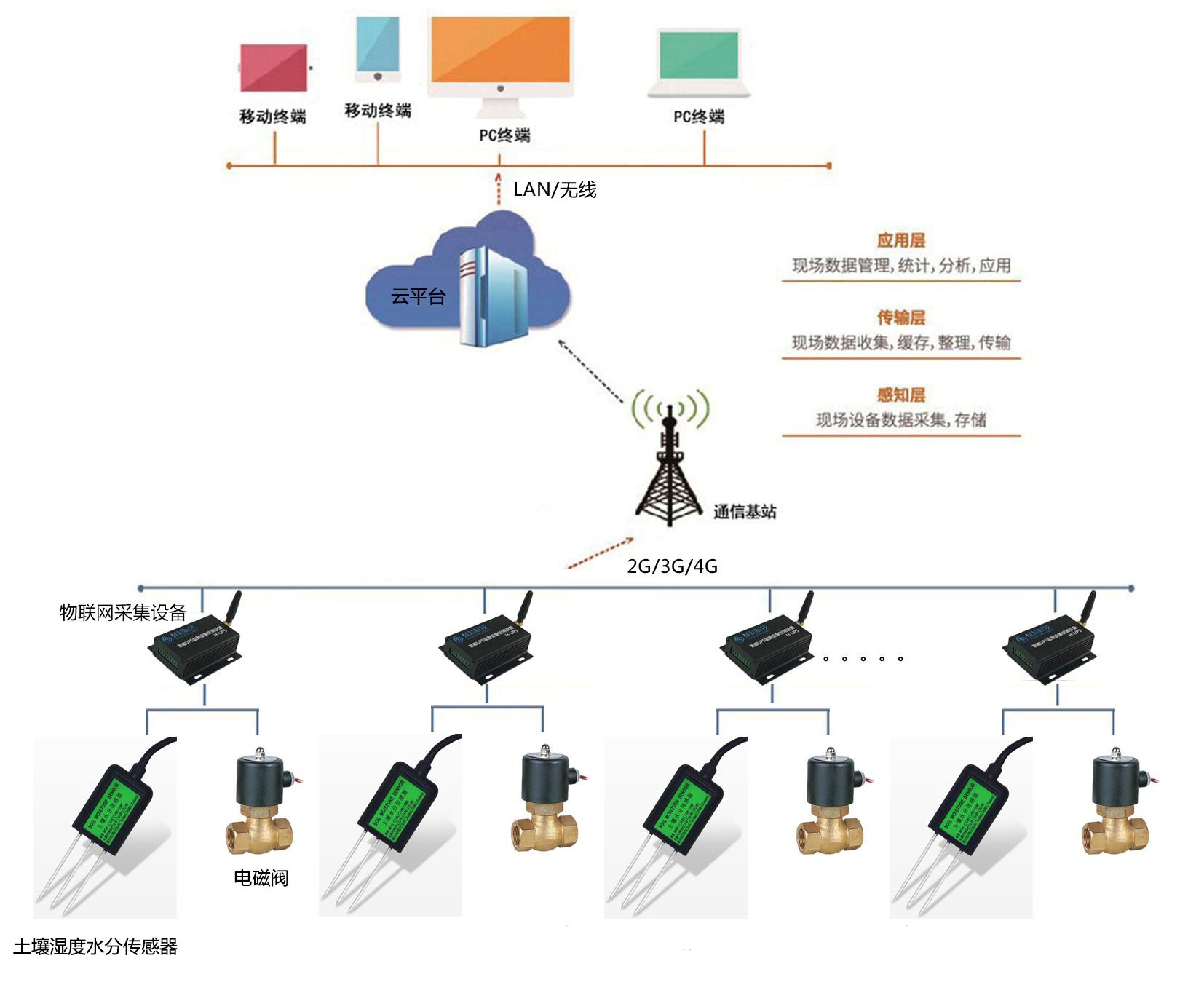

本監控系統分為：數據采集層 、信息傳輸以及管理平臺。

數據采集層

       數據采集層，實時采集被監測現場數據信息。包括土壤水分濕度（可根據監測需求增加對應傳感器，監測土壤溫度、土壤電導率、土壤PH值等數據監測），通過RS485總線連接到物聯網采集設備；電磁閥通過模擬量接口連接到物聯網采集設備；實時采集土壤濕度的數據，灌溉系統的工作狀態，并通過傳輸網絡把數據上傳至監控中心。

信息傳輸層

       信息傳輸層，負責將數據采集層數據信息傳輸?shù)焦芾砥脚_(tái)。輝和云DIU/RTU終端擁有標準的R232/485/RJ45/GPRS等通用接口，支持國際標準的通訊協議MOBBUS。

管理平臺

       管理平臺，利用云端存儲數據進行土壤水分濕度設備狀態及關鍵數據查詢分析、智能決策，使土壤濕度監測和灌溉管理進入“智慧”時代。

系統特點

       輝和智能土壤濕度智能監測及聯動灌溉系統可實現全天侯不間斷監測及聯動控制?，F(xiàn)場遠程監測設備自動采復土壤墑情實時數據 ，并利用GPRS無線網絡實現數據遠程傳輸；監控中心自動接收、存儲各監測點的數據到云平臺：

• 實時監測土壤水分 ，各監測點可靈活進行單路測量或多路剖面測量。

Ø 土壤水分超過預先設定的限值時，立刻上報告警信息．

Ø 可擴展土壤溫度、電導率、PH值以及地下水 參數、氣象參數等監測功能

• 數據采集、存儲頻率可靈活調整，可遠程設置監測設備工作參數
• 支待GPRS、局域網專多種通 訊方式 ，推薦采用GPRS無線通訊。
• 可同時以微信、短信、聲光等方式發送告警信息
• 具備遠程設備維護功能。

Ø 具備監測數據、報警數據的統計、分析功能  ，數據報表可導出、可打印輸出。

• 監測系統軟件具備GIS功能 ，可在地圖上顯示各監測點的詳細分布位罷。
• 監測系統軟件支待通過接口與其它系統對接。

系統功能

1、GIS地圖顯示

       實時統計指定區域的監測和灌溉設施，顯示其數量、達標率和在線率等數據，并結合GIS地圖信息系統，直觀顯示不同設備地理分布，突出顯示告警區域位置。

2、實時顯示

       實時監測和顯示指定監測點的水分濕度數據，聯動灌溉設備，實現值守人員實時掌握整個轄區內土壤水分濕度和灌溉設備的運行情況。

3、超標報警

       當土壤水分超標時，會自動在PC管理平臺閃爍或滾動報警，并給指定的負責人手機微信、短信推送報警信息，同時聯動開啟灌溉設備，從而實現7*24小時全天候、全方位監測聯動。

4、歷史數據

       可查詢餐飲企業的歷史運行數據，并支持曲線顯示以及Excel格式導出。

5、統計分析

      以曲線圖分析與統計數據趨勢，可統計不同類型的占比或超標排放的時間。

6、移動終端管理

       通過手機微信，實現手持終端管理系統?？稍谑謾C(jī)上實時監測、分析土壤水分濕度數據，并可通過手機對灌溉系統進行遠程控制，隨時隨地實現土壤水分濕監測和遠程控制的目標。
