從1989年8月的青島市黃島油庫遭雷擊起火，到2011年11月的大連大港集團油品碼頭兩個十萬噸級原油罐因雷擊密封圈著火，雷電對石化行業所造成的損失和影響逐年增大。各類油庫、儲油罐區遭雷擊的事故也越來越頻繁。輕微者，造成電子設備的損壞，嚴重者，有可能會引起火災及人員傷亡。因此，在做好直擊雷防護，接地和浪涌保護的基礎上，采用雷電預警系統是目前世界公認的能大幅降低儲油罐區雷擊事故的有效措施。

系統概述

       輝和科技雷電及防護等級分析、預警系統可以更精確、直觀的觀測和預報。長時間的觀測可使觀測人員對雷暴的局部活動習性有更加深刻的了解，從而為油罐區雷暴活動與地面電場關系的研究提供準確的資料。通過建立雷電及防護等級分析、預警系統，能使雷電監測防御的實體功能得到充分發揮，提高各個地區的雷電監測水平,從而提高該地區的防雷減災綜合能力。雷電及防護等級分析、預警系統的建立能提供全面、精確和及時的雷電預警信息，對防御雷電災害的發生，保障安全生產具有重要的意義，能最大限度地減少人員傷亡和社會經濟等方面的損失，從而將雷電災害造成的損失降至最低。

系統架構

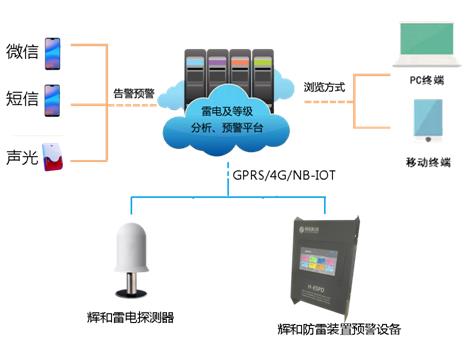

    輝和科技雷電及防護等級分析、預警平臺架構分為三層：物理環境感知層、數據通信網絡層、管理云平臺層。如下圖所示：

方案實現

1. 在油罐區四周部署若干套輝和雷電探測器，雷電探測器根據電磁場的變化強度可預判即將發生的雷電情況,并根據地區雷擊歷史的變化規律,準確判定雷電發生的強度、時間和位置等詳細情況。雷擊防護等級分析、預警系統平臺實時監測雷云對地面電場強度變化的趨勢，當電磁場的強度達到一定值時，預警設備就會發出報警信號,提示將有雷電現象發生。并根據雷電強度發布等級告警。預先內置了應急預案處置方案，可通過各種方式自動發布，如發送短信，主屏幕對話框彈出，發布集群廣播等。（示例如下：）

橙色雷電預警應急處置方案

2. 在油罐區的部署若干套輝和防雷預警裝置對油罐區的接地通路、接地電阻值、防雷保護設備進行監測、預警并對接閃的雷電流進行分析、提供防雷保護裝置的等級策略建設依據，以達到真正長期有效的防雷保護系統。

系統功能

1、GIS地圖顯示

    實時統計指定區域的監測設備，顯示其數量和在線率等數據，并結合GIS地圖信息系統，直觀顯示不同設備地理分布。

2、實時顯示

    實時監測和顯示指定監測點的雷電活動、接地電阻、雷電流值等參數的數據采集，實現值守人員實時掌握整個轄區雷電活動情況和防雷裝置是否實時有效及其使用壽命情況。

3、超標報警

    當設定參數超出設定的高低范圍值、通訊異常等情況系統可自動向管理員發送短信等報警信息。管理員自行設定各部門的短信報警信息接收人，保證各個管理員在第一時間接收到報警信息

4、歷史數據

    具備監測數據、報警數據的統計、分析功能，數據報表可導出、可打印輸出，提供防雷保護裝置的等級策略建設依據，以達到真正長期有效的防雷保護系統。

5、統計分析

   以曲線圖分析與統計數據趨勢，可統計不同類型的占比或超標排放的時間。

系統特點

• 實時監測雷電活動，預警系統在作出預警判斷后,可通過后續輸出信號，依據預警級別,分別激活不同的報警裝置或保護設備,從而達到主動式防護的目的.

Ø 可擴展溫濕度、煙感、紅外以及其他參數等監測功能

• 數據采集、存儲頻率可靈活調整，可遠程設置監測設備工作參數
• 支持GPRS、局域網等多種通訊方式 ，推薦采用GPRS無線通訊。
• 可同時以微信、短信、聲光等方式發送告警信息

Ø 具備監測數據、報警數據的統計、分析功能，數據報表可導出、可打印輸出，提供防雷保護裝置的等級策略建設依據，以達到真正長期有效的防雷保護系統。

• 監測系統軟件具備GIS功能 ，可在地圖上顯示各監測點的詳細分布位置。
• 分析、預警系統軟件支持通過接口與其它系統對接。
